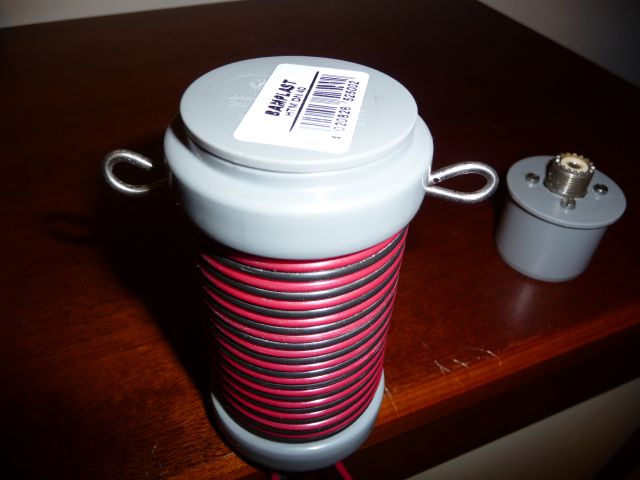

Varie fasi della costruzione di un balun in aria 1:4 per alimentare una antenna 'long wire' tipo canna da pesca o simili

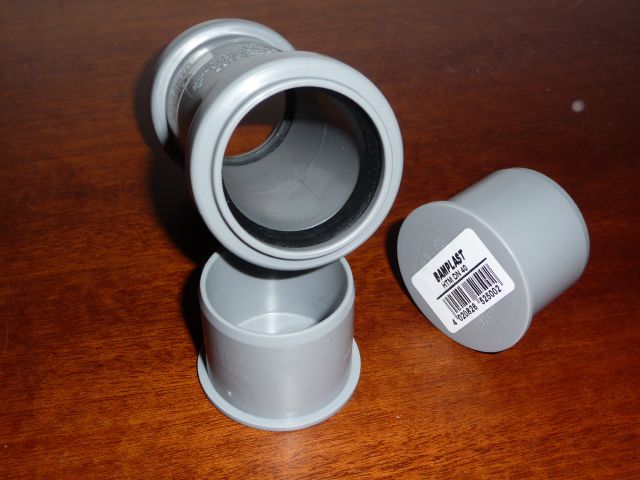

È stato usato un raccordo idraulico (Φ45 mm) con i relativi tappi e guarnizioni in gomma, oggetti facilmente reperibili nei centri di bricolage.
Clicca su una immagine per una più elevata risoluzione.

Cenni costruttivi

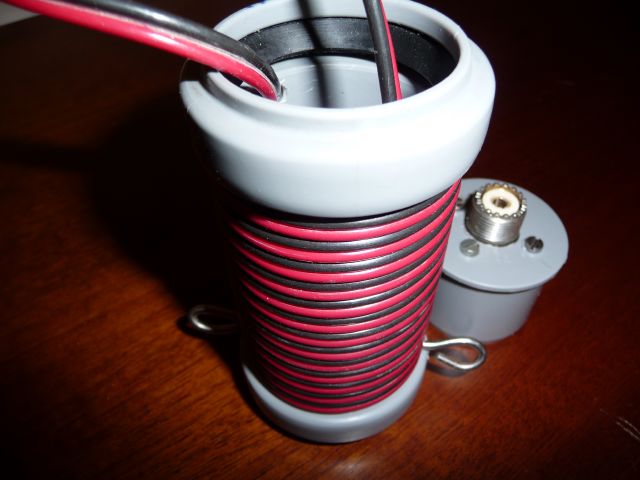

Avvolgere da 10 a 15 spire bifilari. Io ho usato cavetto rosso-nero per box audio.

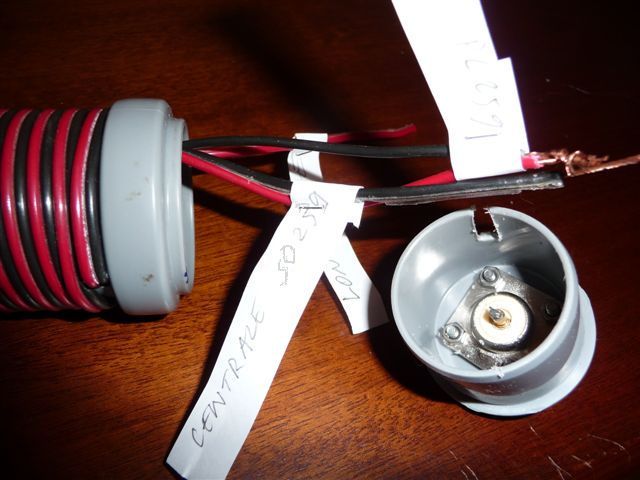

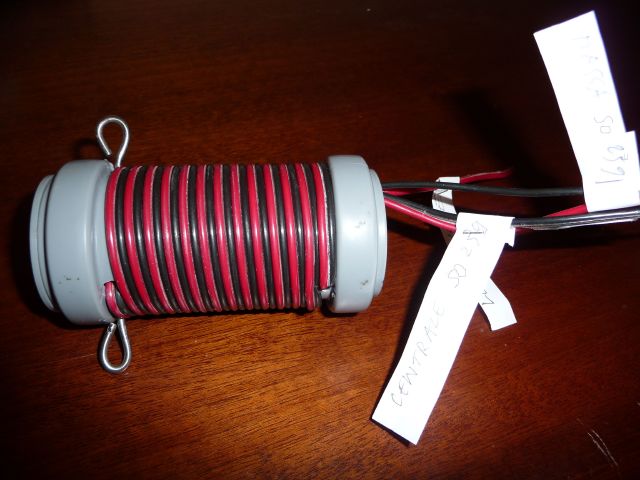

1. Unire l'inizio dell'avvolgimento rosso con la fine dell'avvolgimento nero e con la massa del connettore femmina SO239 e, se previsto, al contrappeso o alla terra.
   (Io che uso un filo di circa 12 metri in configurazione 'canna da pesca' orizzontale, non uso contrappeso o terra).
2. L'inizio dell'avvolgimento nero va al centrale del connettore SO239.
3. La fine dell'avolgimento rosso va all'antenna.

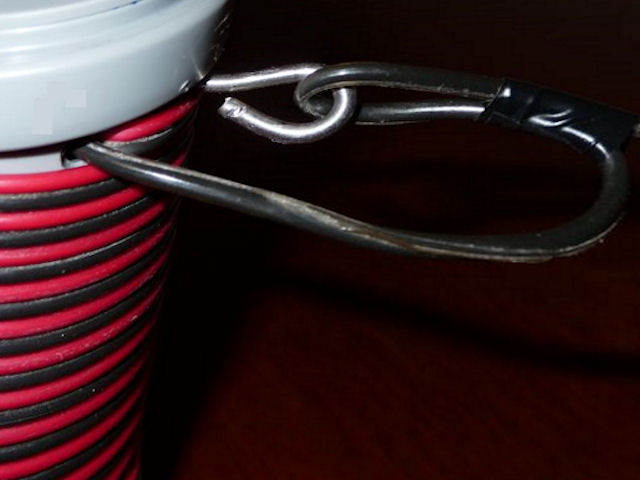

Poi ho fatto passare nel tubo un tondino da 2 mm. di acciaio inox, con le estremità chiuse ad anello, a cui fissare da un lato l'antenna e dall'altro il cavetto di fissaggio con il suo isolatore, per il quale ho usato un rettangolo di plexiglass di 5 mm di spessore.
Per questo tipo di antenna (long wire), oltre al balun 4:1 è necessario anche un accordatore.

Cliccare sulle immagini per ingrandirle
