Ecco un TX DSB, costruito attorno al notevole integrato NE602 (o NE612 o SA602/SA612), doppio mixer bilanciato ed oscillatore, poco costoso e molto flessibile.

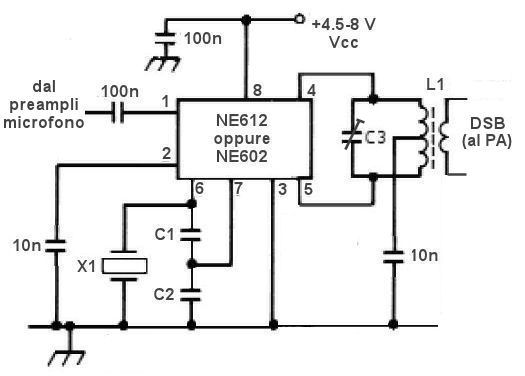

Il cuore del TX lo vedete nello schema:

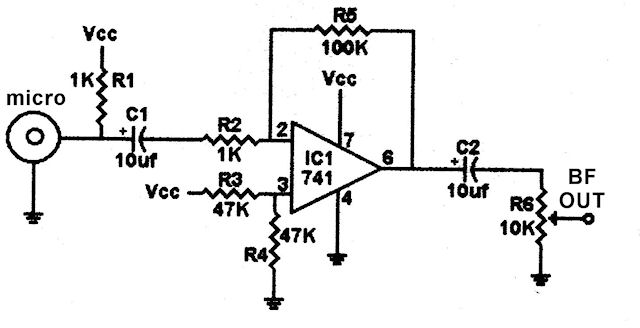

1. al piedino 1, BF Input giunge il preamplificatore microfonico con un operazionale famoso ai miei tempi, il 741 (ne ho un mucchio)
2. ai piedini 6 e 7 è collegato un quarzo¹ (penso di iniziare a trasmettere su una o due frequenza fisse per semplificare). I due condensatori C1 e C2 vanno calcolati in base alla frequenza, e qui sotto troverete i valori per i 40 metri.
3. dai piedini 4 e 5 prendiamo il segnale DSB alla frequenza del quarzo usato, che dovremo amplifcare a pochi mW con un transistor NPN uso generale come il 2N2222 (o simili). Già così il TX può essere collegato all'antenna. Oppure pilotare un finale più potente. Ma per le prove che mi interessa di fare, mi fermerò per il momento al 2N2222.
4. il piedino 8 riceve l'alimentazione, che deve essere stabilizzata e non deve superare i 9 V. Viene generalmente raccomandata la tensione di 6-8 volt.
5. ho usato un quarzo da 7.122 MHz ¹, i condensatori C1 e C2 sono rispettivamente 100 e 68 pF ceramici NP0, polistirolo o silver mica.
6. come microfono ne ho usato uno a condensatore (electret o ECM) tolto da un vecchio telefono. Se si usa un normale microfono dinamico, omettere la resistenza R1 e la relativa connessione al positivo d'alimentazione.
7. alimentare il finale a 12V ed il NE602 a 6V con un 78L06.

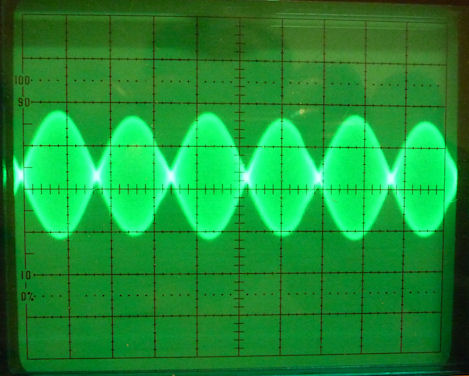

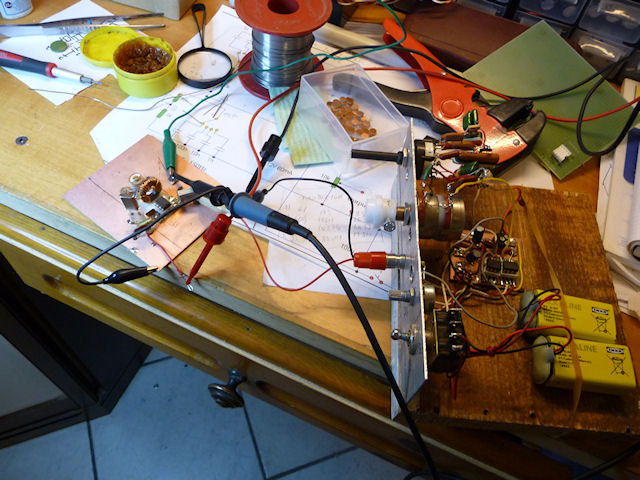

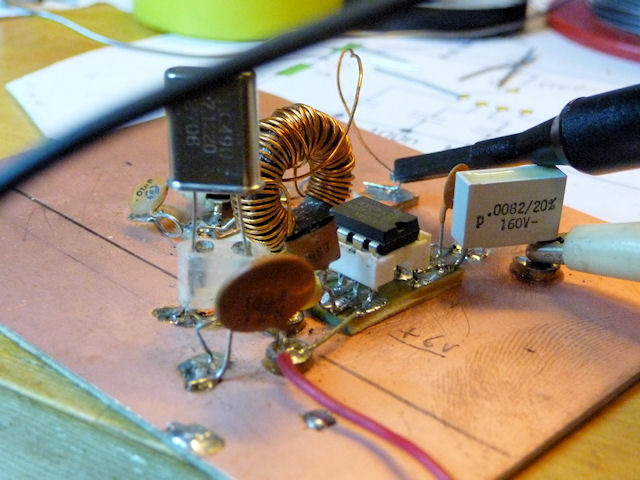

Nelle tre foto della seconda fila si vedono le prove eseguite sul NE602 senza amplificatore finale e con una nota sinusoidale di circa 1000 Hz iniettata sul piedino 1.

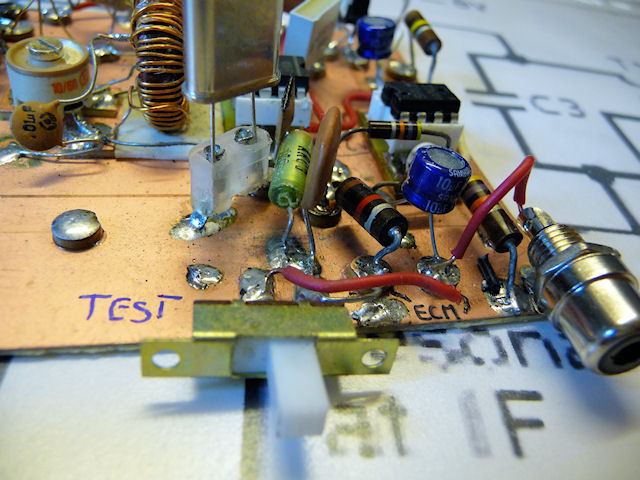

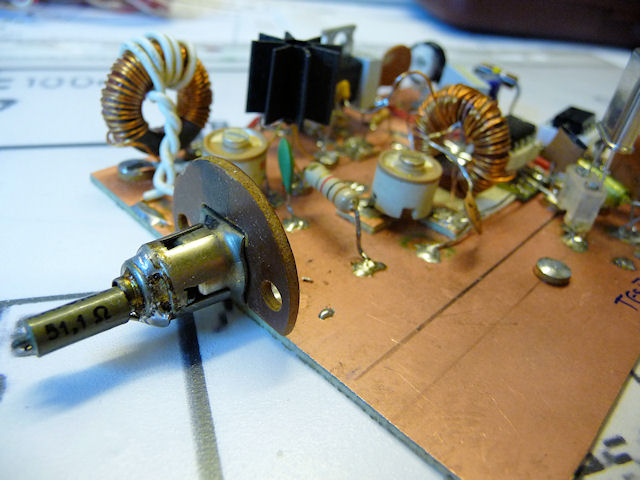

Le tre successive foto mostrano il TX dopo il montaggio dell'amplificatore finale. Il dissipatore ad alette non è indispensabile.

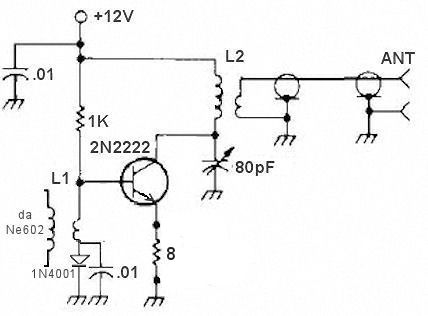

Le bobine sono avvolte su nuclei T68-2. L1 ha 36 spire con presa centrale, secondario 6 spire al centro. L2 36 spire, secondario 10 spire (nella foto presa durante le prove, si vedono 5 spire, portate poi progressivamente, a 10). Filo da 0.4 mm. I compensatori sono ceramici o plastici da 80-100 pF massimi. Ho misurato una potenza di uscita di circa 110 mW, corrispondenti a circa 6V PP sul carico da 50Ohm.

Taratura

• Sbilanciare temporaneamente il mixer ponendo a massa il piedino 2 dell'NE602 tramite una resistenza da circa 10 KOhm.)
• tarare i due compensatori per la massima tensione in uscita sul carico da 50 Ohm
• togliere potenziometro e resistenza, collegare il microfono e regolare il trimmer del preamplificatore e i due compensatori aiutandosi con un ricevitore sintonizzato sulla frequenza del quarzo, o meglio, con un oscilloscopio collegato al carico fittizio.
• Ricordo di schermare il TX durante le prove con un ricevitore vicino, per schermare l'oscillatore locale, che essendo sulla frequenza della portante eliminata dal modulatore bilanciato, si presenterebbe assieme al segnale DSB nel ricevitore, come se la portante non fosse stata sufficientemente soppressa.
• provare il Tx collegato ad una antenna esterna...

Conviene poi costruirsi un piccolo lineare con relativo filtro passa-basso da pilotare con i nostri 100mW, ma anche senza lineare, con una buona antenna è possibile fare collegamenti di qualche decina di km.

¹ Vedi su questo sito dove acquistare i quarzi per le decametriche
