Utensile per manhattan style
(mostra il testo dell'articolo)
In un'altra pagina di questo sito ho presentato il sistem 'manhattan-style' per i montaggi elettronici.
Si tratta di incollare delle isolette quadrate o rotonde di circuito stampato su una piastra di bakelite o vetronite ramata non incisa che serve per le saldature di massa. Sul rame delle isolette si saldano i vari componenti elettronici.
In realtà mi risulta che l'idea originale appartenga al collega Guido IZ3NHB, che l'aveva realizzata nel 2006 ed in seguito pubblicata su RKE sul numero 10-2008. (NOTA di IZ4SJP 9-3-2013)

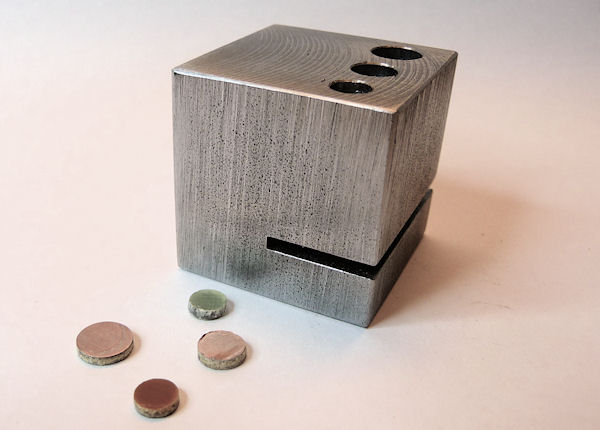

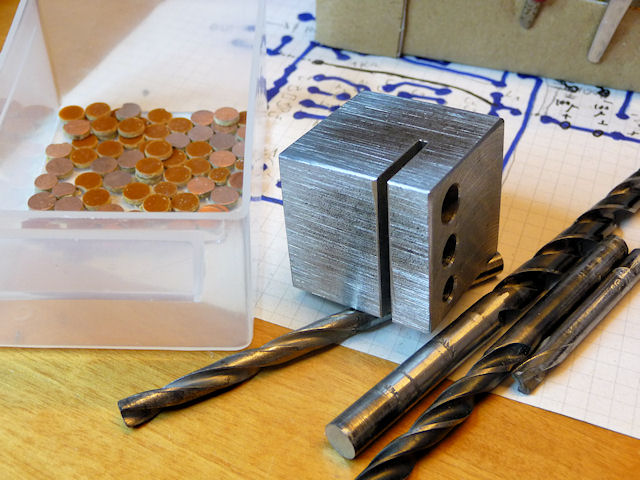

Grazie all'aiuto di un amico che ha una ben fornita officina, mi sono fatto costruire il semplice dispositivo di PY2OHH Guido IZ3NHB. Si tratta di un cubo di ferro di piccole dimensioni, 30 mm di lato (dimensioni assolutamente non critiche), attraversato da uno o più fori. Si pratica una fenditura di 2-3 mm per circa 2/3 della profondità del cubo sulla faccia adiacente a quella dei fori.

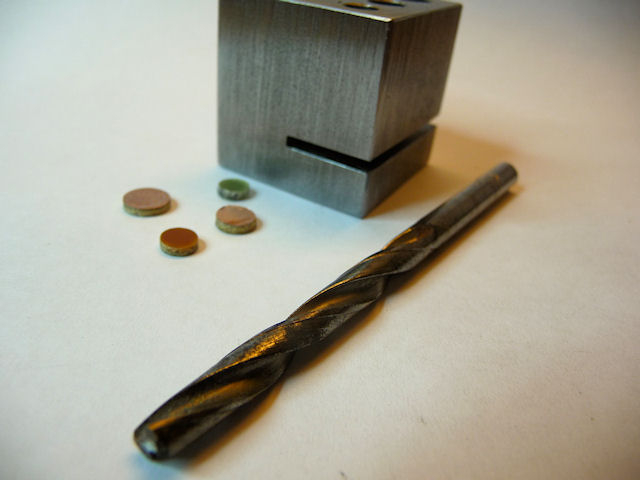

Introducendo nella fenditura un pezzetto di vetronite o bakelite ramata con il rame in basso, e percuotendo il punzone ottenuto da una vecchia punta da trapano della stessa misura del foro, molata ad entrambe le estremità, questa taglia un perfetto dischetto circolare. Meglio usare, come suggerito nell'articolo originale da Guido, usare un cacciaspine della misura opportuna

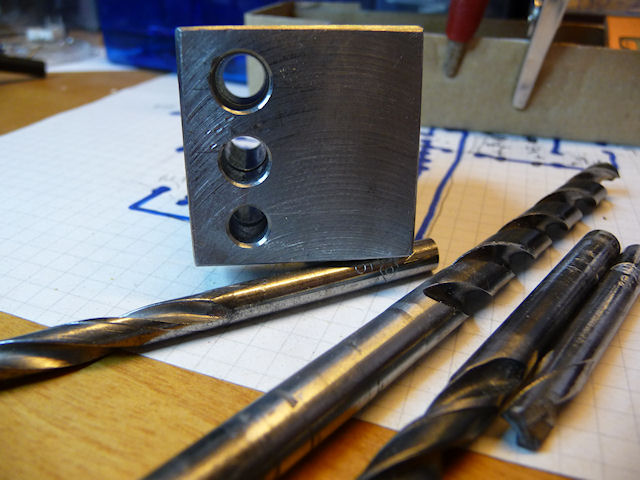

Io ho fatto praticare 3 fori, 5 mm, 6 mm e 7 mm. ed una fenditura alta 2 mm, in quanto il materiale che io uso raggiunge al massimo lo spessore di 1,6 mm.
L'officina del mio amico è dotata di frese circolari di varie misure.

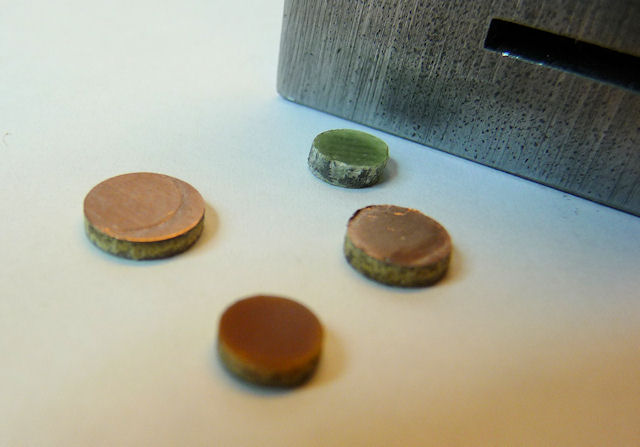

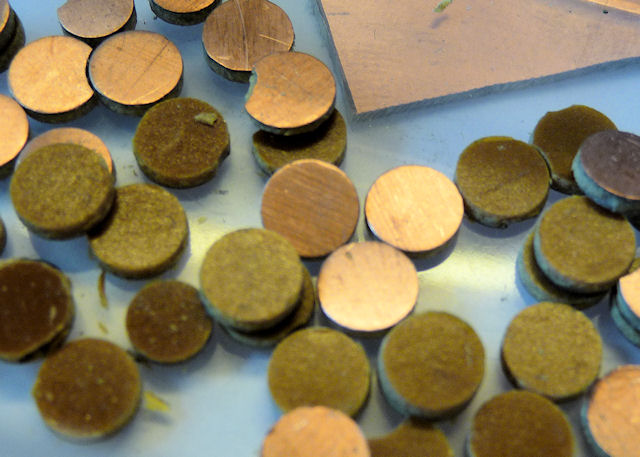

Alla prova dei fatti l'utensile funziona piuttosto bene, escono perfetti dischetti circolari sia dalla bakelite che, con una maggiore richiesta di energia (martellata più forte..), dalla vetronite.
Naturalmente il cubetto deve essere appoggiato su una superficie solida non soggetta a vibrazioni, ad esempio una incudine o un grosso pezzo di ferro su un tavolo stabile e robusto. Ho intenzione di provare, invece della martellata, un sistema a vite, ad esempio una morsa, stringendo in essa la punta modificata ed il cubetto. Penso che dovrebbe funzionare nello stesso modo, solamente senza il rumore della martellata, che non sempre è bene accetta dagli astanti...
Si tratta di incollare delle isolette quadrate o rotonde di circuito stampato su una piastra di bakelite o vetronite ramata non incisa che serve per le saldature di massa. Sul rame delle isolette si saldano i vari componenti elettronici.
Un collega brasiliano, PY2OHH, nel suo interessante e ricco sito web, oltre a numerose altre realizzazioni, presenta un piccolo utensile con il quale costruire facilmente isolette rotonde di bakelite o vetronite.
La pagina è in portoghese. Qui potete scaricare un file PDF compresso con la traduzione in inglese (merito dell'amico Arthur Godiño).
La pagina è in portoghese. Qui potete scaricare un file PDF compresso con la traduzione in inglese (merito dell'amico Arthur Godiño).
In realtà mi risulta che l'idea originale appartenga al collega Guido IZ3NHB, che l'aveva realizzata nel 2006 ed in seguito pubblicata su RKE sul numero 10-2008. (NOTA di IZ4SJP 9-3-2013)
Grazie all'aiuto di un amico che ha una ben fornita officina, mi sono fatto costruire il semplice dispositivo di PY2OHH Guido IZ3NHB. Si tratta di un cubo di ferro di piccole dimensioni, 30 mm di lato (dimensioni assolutamente non critiche), attraversato da uno o più fori. Si pratica una fenditura di 2-3 mm per circa 2/3 della profondità del cubo sulla faccia adiacente a quella dei fori.
Introducendo nella fenditura un pezzetto di vetronite o bakelite ramata con il rame in basso, e percuotendo il punzone ottenuto da una vecchia punta da trapano della stessa misura del foro, molata ad entrambe le estremità, questa taglia un perfetto dischetto circolare. Meglio usare, come suggerito nell'articolo originale da Guido, usare un cacciaspine della misura opportuna
Io ho fatto praticare 3 fori, 5 mm, 6 mm e 7 mm. ed una fenditura alta 2 mm, in quanto il materiale che io uso raggiunge al massimo lo spessore di 1,6 mm.
L'officina del mio amico è dotata di frese circolari di varie misure.
PY2OHH, non essendo fornito di queste, suggerisce di montare due lame per sega da ferro sullo stesso archetto, così da ottenere una fenditura di circa 3 mm.
Alla prova dei fatti l'utensile funziona piuttosto bene, escono perfetti dischetti circolari sia dalla bakelite che, con una maggiore richiesta di energia (martellata più forte..), dalla vetronite.
Naturalmente il cubetto deve essere appoggiato su una superficie solida non soggetta a vibrazioni, ad esempio una incudine o un grosso pezzo di ferro su un tavolo stabile e robusto. Ho intenzione di provare, invece della martellata, un sistema a vite, ad esempio una morsa, stringendo in essa la punta modificata ed il cubetto. Penso che dovrebbe funzionare nello stesso modo, solamente senza il rumore della martellata, che non sempre è bene accetta dagli astanti...
 |  |  |
 |  |  |
