misura trappole per antenna con nanoVNA

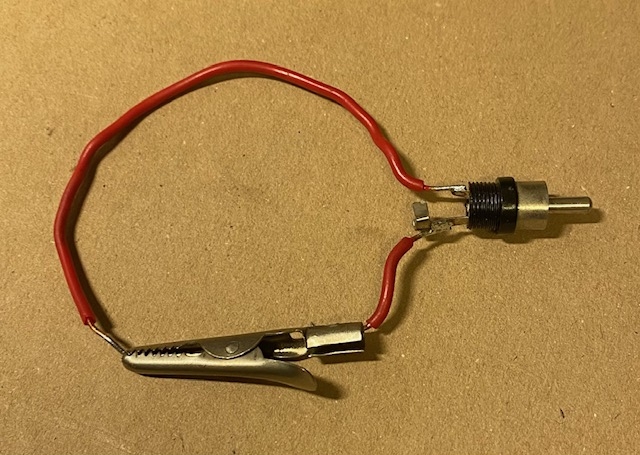

(mostra testo)- Costruire un loop del diametro di circa 60-70 mm apribile (vedi foto) mediante ad esempio un coccodrillo.
- connetterlo all'ingresso in alto del nanoVNA

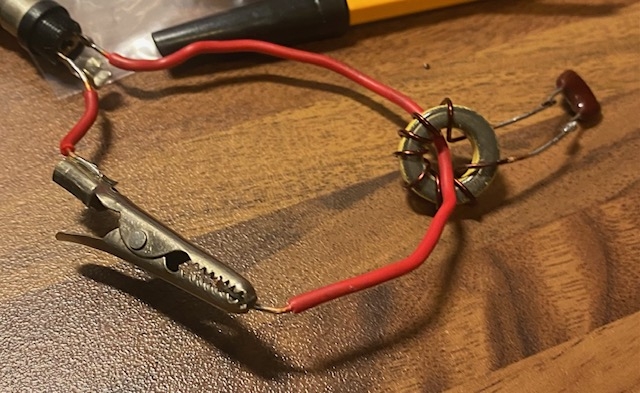

- per misurare la frequenza di risonanza di una trappola con toroide, aprire il loop, fare passare il filo nel toroide, poi richiudere il coccodrillo figura 3).

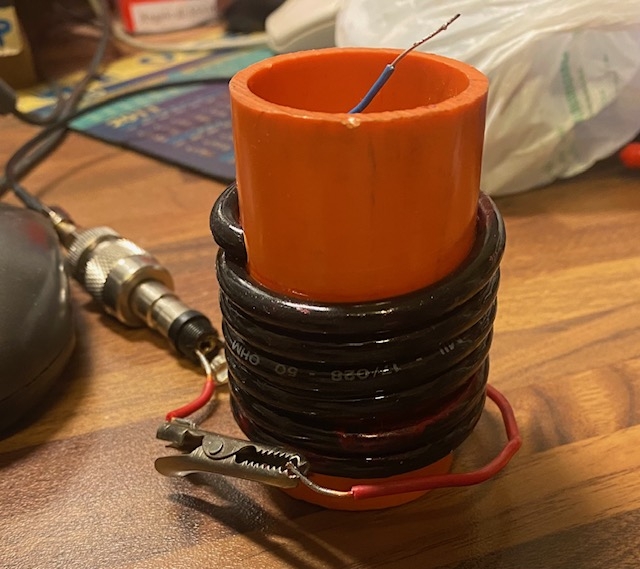

- per misurare una trappola non toroidale introdurla nell'area del loop (figura 2)
- premere STIMULUS e poi introdurre in START e STOP le frequenze entro cui la trappola dovebbe risuonare
- premere DISPLAY - FORMAT - SWR

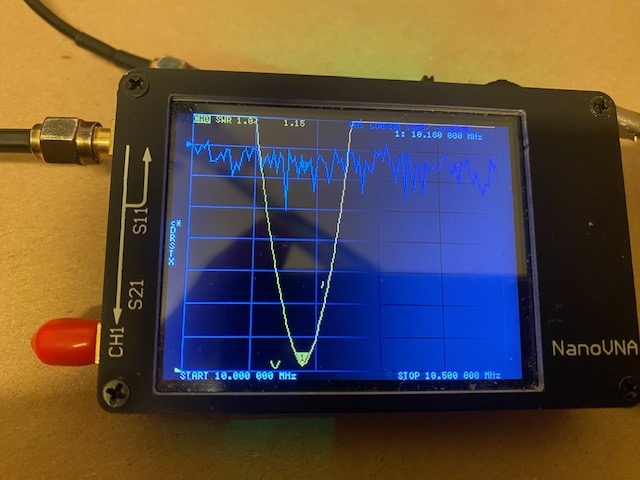

- apparirà una curva ed un acuto picco di risonanza, posizionandovi il cursore si leggerà la frequenza su cui risuona la trappola (foto 4)
 |  |  |
 |
Cliccare sulle immagini per ingrandirle
