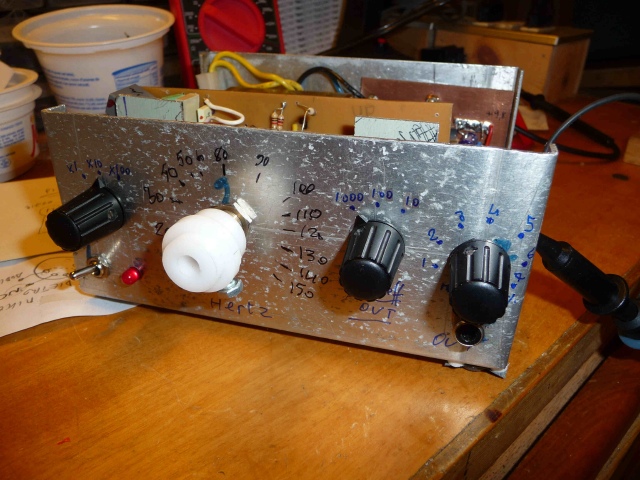

Generatore BF 15Hz-15kHz a ponte di Wien
(mostra testo)

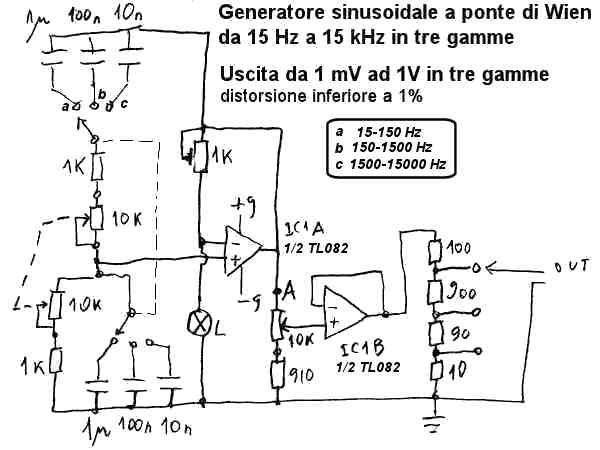

Lo schema del generatore è quello classico a ponte di Wien con lampadina a filamento come elemento di stabilizzazione dell'ampiezza.
Lo schema originale prevedeva quattro portate da 15 Hz a 150 kHz. Nonostante io abbia usato l'operazionale consigliato (TL082), ho visto che l'oscillazione nella gamma alta era critica per cui ho eliminato la portata da 15kHz a 150 kHz. Infatti il generatore lo uso solo per il controllo della banda passante voce in apparati radioamatoriali, quindi mi basta un range da 300 a 3000 Hz all'incirca.
Probabilmente usando operazionali pigrave; moderni si ottiene un funzionamento ottimale anche nella gamma alta, ma non ho fatto prove in proposito.
Componenti
Consiglio di cercare un buon potenziometro doppio a variazione possibilmente antilogaritmica per avere una scala ben distribuita, ma è sufficiente che si di buona qualità.
Il trimmer da 1 KOhm deve essere multigiri, i condensatori sono poliestere scelti in modo da avere una buona corrispondenza fra le gamme, in pratica non è tanto importante la precisione assoluta, quanto la corrispondenza fra loro. Le resistenze del partitore le ho composte con l'uso di un buon multimetro e di combinazioni serie-parallelo cercando di ottenere un errore abbastanza piccolo.
La lampadina è da 6V, 40mA di tipo telefonico. Se possibile provarne varie a bassa tensione con il minor assorbimento possibile

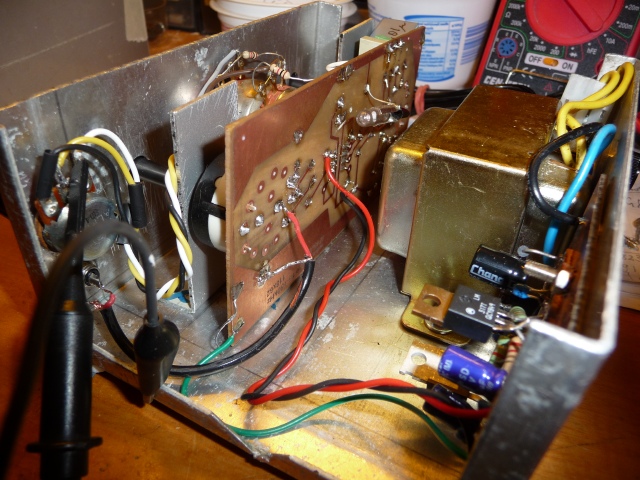

Ho disegnato un circuito stampato, ma lo schema è molto semplice e si può costruire con il metodo Manhattan con le isole di vetronite ramata incollate su una lastra vergine.

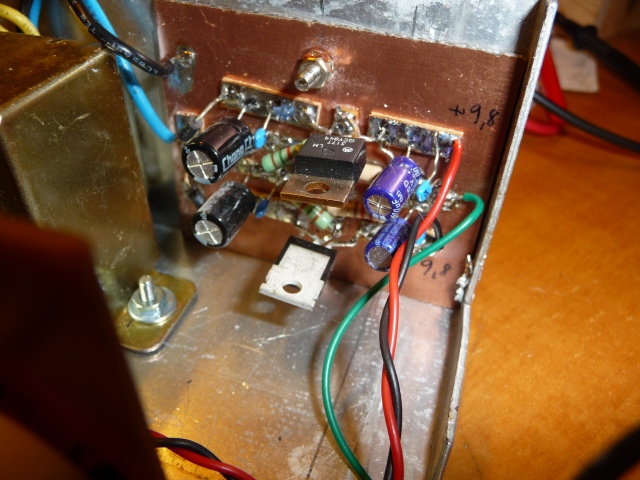

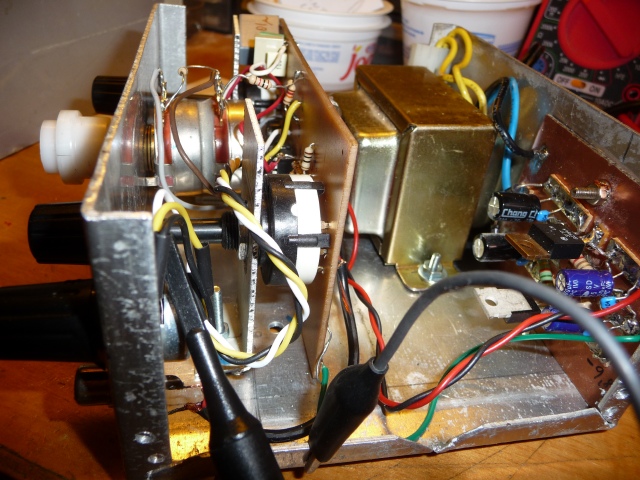

Ho preferito non usare due pile da 9V perchè ero certo che le avrei trovate sempre scariche quando avessi avuto bisogno del generatore, per cui ho costruito un alimentatore duale con una coppia di LM317 e LM337 ed un trasformatore riciclato.
Taratura

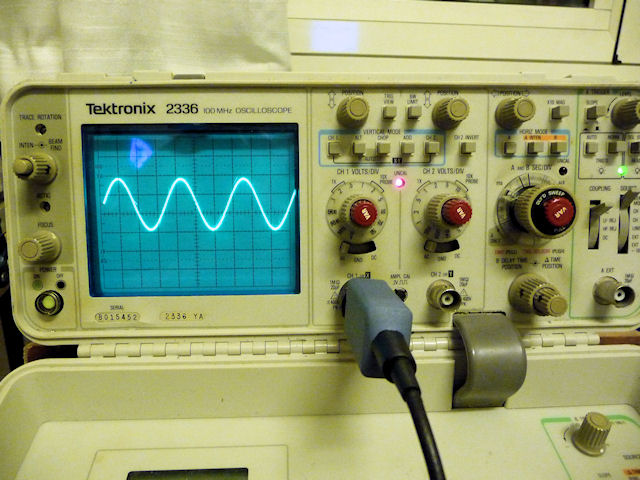

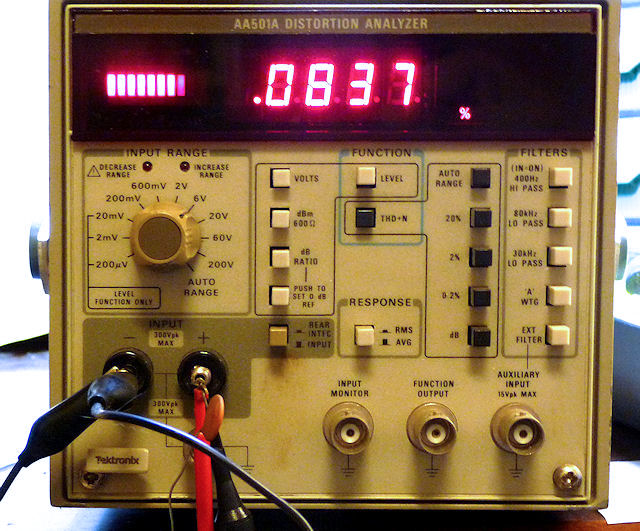

Usando il trimmer da 1 KOhm, regolare l'uscita a 1 volt eff., e se possibile, controllare all'oscilloscopio la buona qualità della sinusoide, che nel mio caso ha una distorsione molto bassa, al di sotto dell'1%.
Io ho usato il mio multimetro che legge tensioni alternate fino a 100KHz, per segnare sulla scala del potenziometro d'uscita le varie tensioni da 100 mV ad 1V, che diverranno, nelle altre scale, rispettivamente 10-100 mV e 1-10 mV efficaci.
Lo schema originale prevedeva quattro portate da 15 Hz a 150 kHz. Nonostante io abbia usato l'operazionale consigliato (TL082), ho visto che l'oscillazione nella gamma alta era critica per cui ho eliminato la portata da 15kHz a 150 kHz. Infatti il generatore lo uso solo per il controllo della banda passante voce in apparati radioamatoriali, quindi mi basta un range da 300 a 3000 Hz all'incirca.
Probabilmente usando operazionali pigrave; moderni si ottiene un funzionamento ottimale anche nella gamma alta, ma non ho fatto prove in proposito.
Componenti
Consiglio di cercare un buon potenziometro doppio a variazione possibilmente antilogaritmica per avere una scala ben distribuita, ma è sufficiente che si di buona qualità.
Il trimmer da 1 KOhm deve essere multigiri, i condensatori sono poliestere scelti in modo da avere una buona corrispondenza fra le gamme, in pratica non è tanto importante la precisione assoluta, quanto la corrispondenza fra loro. Le resistenze del partitore le ho composte con l'uso di un buon multimetro e di combinazioni serie-parallelo cercando di ottenere un errore abbastanza piccolo.
La lampadina è da 6V, 40mA di tipo telefonico. Se possibile provarne varie a bassa tensione con il minor assorbimento possibile
Ho disegnato un circuito stampato, ma lo schema è molto semplice e si può costruire con il metodo Manhattan con le isole di vetronite ramata incollate su una lastra vergine.
Ho preferito non usare due pile da 9V perchè ero certo che le avrei trovate sempre scariche quando avessi avuto bisogno del generatore, per cui ho costruito un alimentatore duale con una coppia di LM317 e LM337 ed un trasformatore riciclato.
Taratura
Usando il trimmer da 1 KOhm, regolare l'uscita a 1 volt eff., e se possibile, controllare all'oscilloscopio la buona qualità della sinusoide, che nel mio caso ha una distorsione molto bassa, al di sotto dell'1%.
Io ho usato il mio multimetro che legge tensioni alternate fino a 100KHz, per segnare sulla scala del potenziometro d'uscita le varie tensioni da 100 mV ad 1V, che diverranno, nelle altre scale, rispettivamente 10-100 mV e 1-10 mV efficaci.
